臥式振動離心機（簡稱臥振）主要用于選煤廠0.5～50 mm塊煤脫水，具有易損件少、處理能力大、入料粒度上限大、維修方便、噸煤耗電量低等優點，臥振是末精煤脫水的主要設備。

文章來源：《智能礦山》2025年第7期“革新·改造:中國煤科優秀QC成果專欄”

作者簡介：楊杰，主要從事離心脫水技術與裝備的相關研究工作。E-mail：792843383@qq.com

作者單位：中煤科工集團唐山研究院有限公司；天地（唐山）礦業科技有限公司；河北省煤炭洗選工程技術研究中心

引用格式：楊杰. 臥式振動離心機潤滑系統改進及通用化設計[J].智能礦山，2025，6(7)：78-83.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

確定課題與現狀調查

中煤科工集團唐山研究院有限公司致力于離心脫水技術攻堅和產品開發，WZYT系列臥振形成了1200～1600完備的系列化產品，設備大小和左右裝不同，各型號臥振潤滑系統通用性差、配焊較多，不能批量備貨。存在油壓低、回油慢的售后問題，潤滑系統難以滿足整機智能化需求。為解決上述問題，實現潤滑系統通用性、取消配焊、改善油壓與回油、提高智能化程度的目的，成立QC小組進行改進和通用化設計臥振潤滑系統。

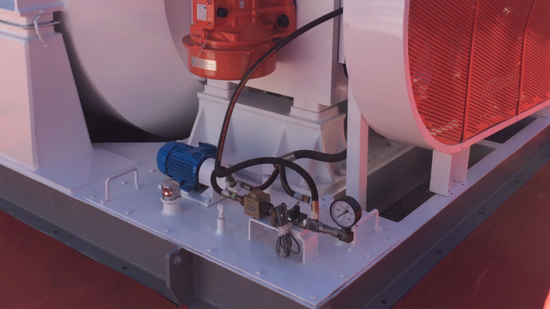

目前，臥振大小型號各采用1套潤滑系統，且左右裝不能對稱使用，臥式振動離心機潤滑系統如圖1所示。每個臥振訂單，都需單獨制作相應型號的潤滑系統，工期長、成本高、無法批量化生產；無庫存?zhèn)湄?，遇緊急售后任務，不能及時提供配件。

圖1 臥式振動離心機潤滑系統

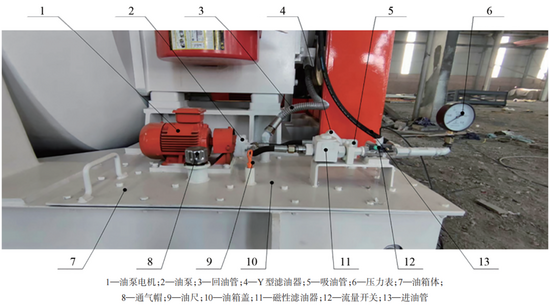

臥式振動離心機潤滑系統包括油箱組件和潤滑組件，油箱組件由油箱體和油箱蓋組成；潤滑組件包括吸油管、Y型濾油器、油泵、油泵電機、磁性濾油器、流量開關、壓力表、回油管、通氣帽、油尺，均布置在油箱蓋上，油箱蓋上組件多為配焊，潤滑系統組件如圖2所示。

圖2 臥式振動離心機潤滑系統組件

臥振使用過程中出現潤滑油壓工作穩定后油壓低，通常小于0.05 MPa，且無回油指示，回油慢、效率低，停機后回油難，現場操作和維護不便，潤滑系統不足特性如圖3所示。

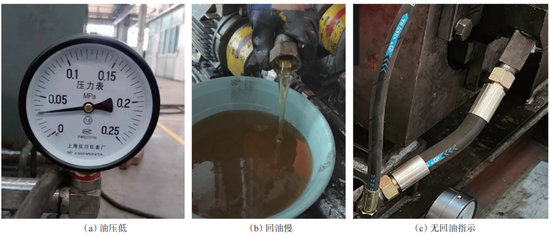

圖3 潤滑系統不足特性

臥振潤滑系統的電子元件為流量開關，只能實現潤滑油流量低時報警。潤滑油的油溫、油位、油質需要人工監測，增加了日常巡檢工作量，不滿足智能化要求，流量開關工作狀態如圖4所示。

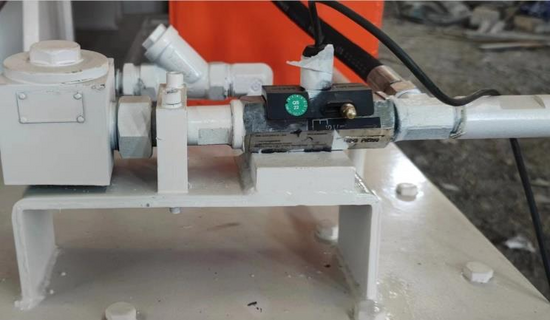

圖4 流量開關工作狀態

原因分析與試驗研究

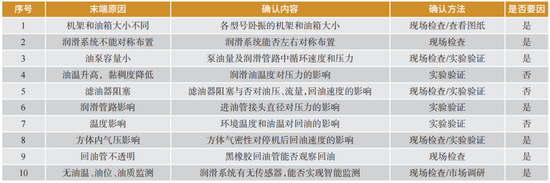

經過QC小組分析研究，梳理出10條原因，制定了主要原因確認清單，排除非要因，精準確認主要原因。對末端原因按人、機、料、法、環進行分類，臥振潤滑系統制造、裝配過程生產人員和生產場所未發生變更，因此僅分析機、料、法3類末端原因，分析并確認末端原因清單見表1。

表1 末端原因清單

（1）機架和油箱大小不同

大小臥振的機架、油箱尺寸不同，所以油箱不具備通用性。

（2）潤滑系統不能對稱布置

臥振根據現場位置要求，離心機區分左右裝，但潤滑系統的油箱組件和潤滑組件均為非對稱設計，不能實現潤滑系統左右裝對稱布置。

（3）油泵容量小

以同1臺WZYT1400臥振為實驗對象，原有CB-B6齒輪油泵，工作壓力穩定后為0.03～0.05 MPa，回油量較少；更換CB-B10齒輪油泵，工作壓力穩定后為0.06～0.10 MPa，回油量明顯增多，表明油泵容量小是油壓低的主要原因之一。

（4）潤滑管路影響

原進油管三通接頭孔徑10 mm，配合CB-B10齒輪油泵，工作壓力穩定后為0.06～0.10 MPa。更換孔徑5 mm進油管三通接頭，工作壓力穩定后為0.15～0.20 MPa，回油量無明顯變化，表明三通接頭孔徑也是油壓低的主要原因之一。

（5）方體內氣壓影響

設備工作一段時間后停機，觀察回油速度和油箱液位，發現油箱液位低，液位回升慢，回油速度很慢。分析可知潤滑油存在振動方體內部，不能從回油管順暢排出，回油會出現階段性不連續狀態。為證明方體內氣壓影響因素，松開進油管接頭方體內部通氣，油箱液位立即快速回升，回油速度恢復正常。由此判定，方體內氣壓影響是停機后難回油的主要原因。

（6）油管不透明

回油管為黑膠管，不能直觀觀察回油量和回油速度，是無回油指示的主要原因。

（7）無油溫、油位、油質監測

潤滑系統只有流量開關，只能監測潤滑油流量，流量低于設定值時發出報警信號，并無油溫、油位、油質監測。

改進措施

為實現潤滑系統通用、提高油壓和回油速度、回油可視性及提高潤滑系統智能化程度，采取以下6項改進措施。

（1）油箱結構設計

油箱由一體式結構改為分體式結構，油箱蓋通過螺栓與油箱體固定，便于左右裝且檢修方便、清洗油箱內部，油箱結構設計優化如圖5所示，篩籃直徑為1 200～1 600 mm的臥振油箱5種尺寸，容積由70～100 L改為80 L。

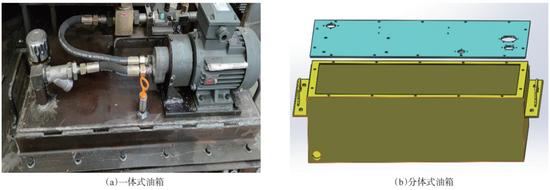

圖5 油箱結構設計優化

（2）油箱對稱設計

油箱與機架由原有的三面固定，改為左右兩側固定，兩側各1個放油孔，實現油箱的左右裝通用，油箱兩側固定設計優化如圖6所示。

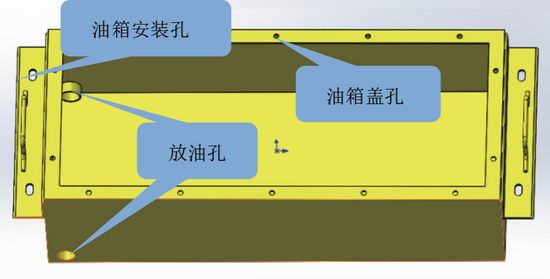

圖6 油箱兩側固定設計優化

（3）潤滑組件對稱設計及取消配焊

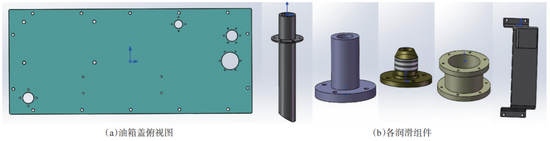

油箱蓋設置螺紋孔與潤滑組件螺栓連接。油箱蓋上的零件保持非對稱布置，但可以翻轉使用油箱蓋，結合所有零件螺栓連接，滿足左右裝通用和取消配焊，油箱蓋及組件布置及零件優化如圖7所示。

圖7 油箱蓋及組件布置及零件優化

（4）潤滑系統型號通用化設計

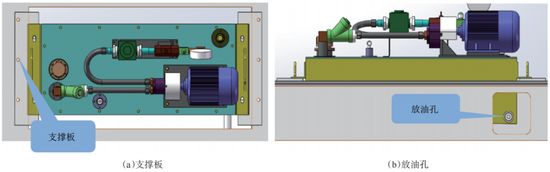

全系列臥振采用相同型號潤滑組件，但由于各型號離心機機架尺寸不同，需加裝支撐板固定油箱，機架上的放油孔由圓孔改為矩形孔，實現大小型號通用，潤滑系統大小型號通用如圖8所示。

圖8 潤滑系統大小型號通用

（5）改善油壓和回油

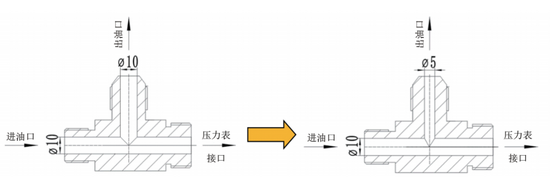

增加動力源輸出，采用齒輪油泵增容，將齒輪油泵容量從B6提高到B10，單位時間內流過系統管路中的潤滑油量提升67%。三通接頭出油口孔徑由?10更改為?5，對管路形成增壓效果，三通接頭改進示意如圖9所示。

圖9 三通接頭改進示意

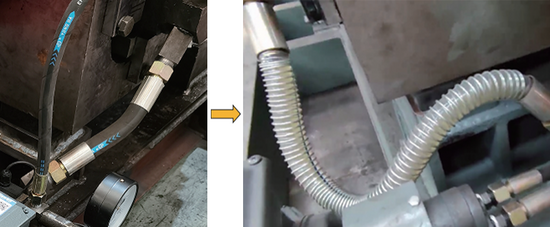

為排除方體內氣壓對回油的影響，在內方體增設通氣閥，增大回油管接頭孔徑增加回油截面積?；赜透纳圃O(shè)計原理如圖10所示，通氣閥和回油孔徑實物如圖11所示?；赜凸苡珊谀z管改為帶護套透明膠管，直觀觀察回油量和回油速度，且防止磨損和磕碰，帶護套的透明回油管如圖12。

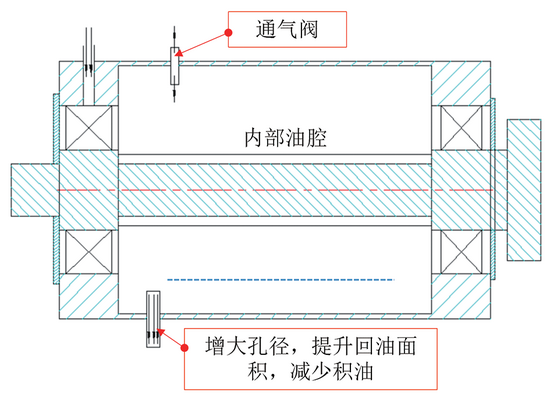

圖10 回油改善設計原理

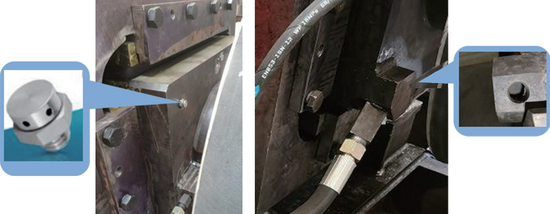

圖11 通氣閥和回油孔徑實物

圖12 帶護套的透明回油管

（6）潤滑系統智能化提升

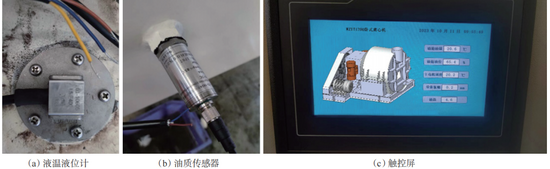

在潤滑系統流量開關的基礎上，加入液溫液位計和油質傳感器，接入智能控制柜或集控系統，全面監測潤滑系統的流量、油溫、油位、油質，并在智能控制柜或集控系統實時顯示，實現智能預警，潤滑系統傳感器布置如圖13所示。

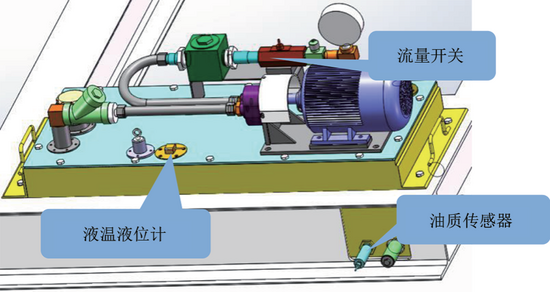

圖13 潤滑系統傳感器布置

效果檢查

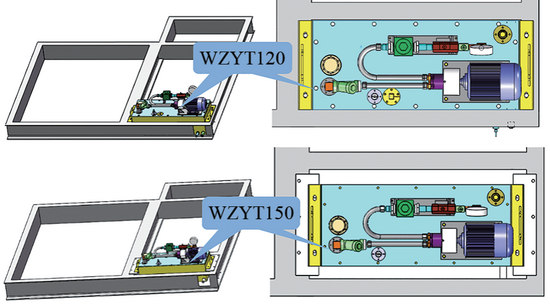

經過本次改進，臥振潤滑系統實現了左右裝通用如圖14所示，尺寸型號通用如圖15所示，離心機啟動油壓約0.3 MPa，穩定工作油壓約0.2 MPa，回油順暢，回油直觀可見，潤滑系統改進效果如圖16所示。潤滑系統增加了液溫液位計和油質傳感器，與設備電流、振幅、軸承溫度等設備狀態信息在觸控屏顯示，潤滑系統智能化改造如圖17所示，實現了故障預警功能。臥式振動離心機潤滑系統改進及通用化設計，改進前后對比見表2。

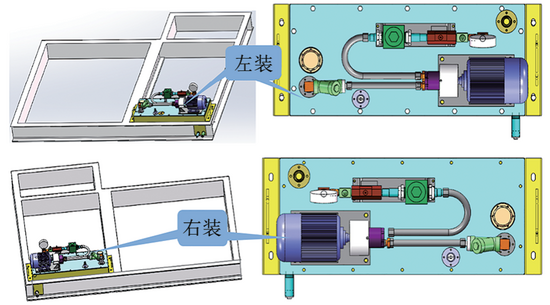

圖14 左臥振潤滑系統與右裝通用

圖15 尺寸型號通用

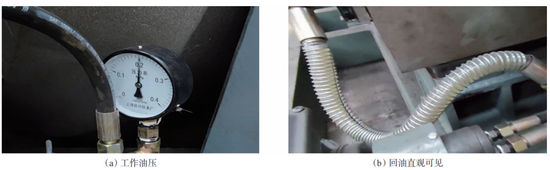

圖16 潤滑系統改進效果

圖17 潤滑系統智能化改造

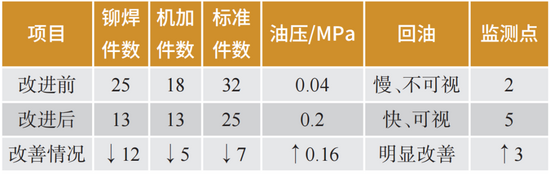

表2 改進前后對比

結 語

通過對臥式振動離心機潤滑系統改進及通用化設計，實現了臥振潤滑系統左右裝互換、尺寸型號通用、減少零件數量、取消配焊，節約了材料和人工成本，總成本降低40%，裝配效率提高50%；提高了油壓和回油效率，潤滑和降溫效率更高，有效延長軸承壽命；增加了潤滑系統監測點，并入集控，故障及時報警，提高了單機智能化程度，QC小組對臥式振動離心機潤滑系統改進及通用化設計，有利于批量化生產、降低成本、縮短工期，滿足及時提供配件應對緊急售后任務。
